Zwijarki kablowe z napędem silnikowym

Urządzenia mobilne, w szczególności różnego rodzaju dźwigi, takie jak suwnice mostowe, kontenerowe i wewnętrzne, różne urządzenia załadowcze i wielkogabarytowe urządzenia górnictwa odkrywkowego, ale także podłużne mosty zgrzebłowe w zakładach oczyszczania i platformy jezdne, realizują transfer energii i danych za pomocą elastycznych kabli zasilających i sterujących.

Utrzymanie transmisji wymaga stale dostępnego systemu przechowywania i zwalniania kabli, który podąża za ruchem sprzętu, najlepiej w sposób synchroniczny. Jednocześnie podstawowy wzorzec ruchu - odległość, kierunek, przyspieszenie, prędkość, masa - zależy wyłącznie od zastosowania sprzętu.

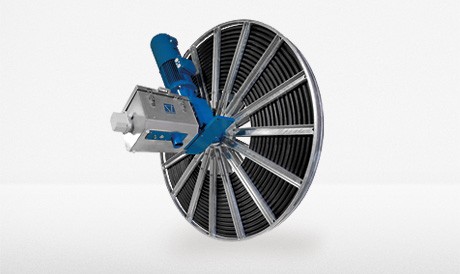

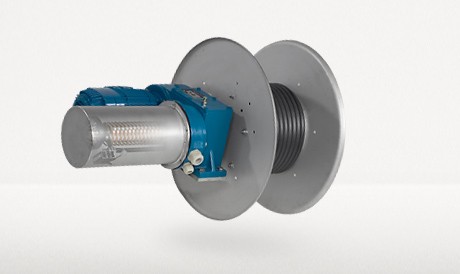

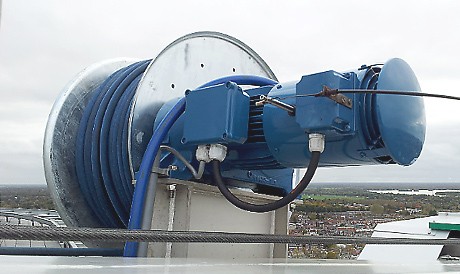

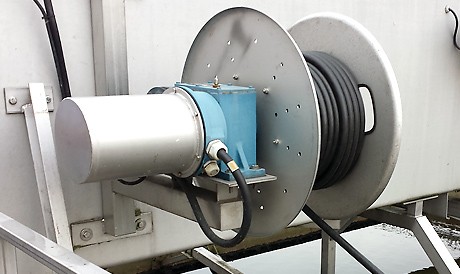

Systemem spełniającym te wymagania są zwijarki kablowe z napędem silnikowym. Napędzane silnikiem zwijacze kabli składają się z korpusu bębna, napędu i zespołu pierścienia ślizgowego.

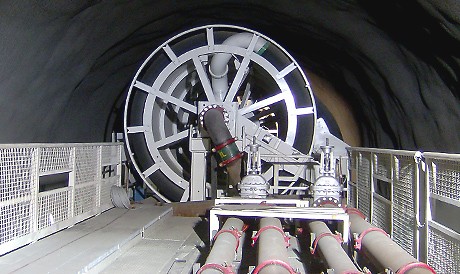

Oprócz przenoszenia mocy, STEMANN-TECHNIK na życzenie klienta realizuje również przenoszenie różnych mediów, np. wody, argonu lub innych gazów.

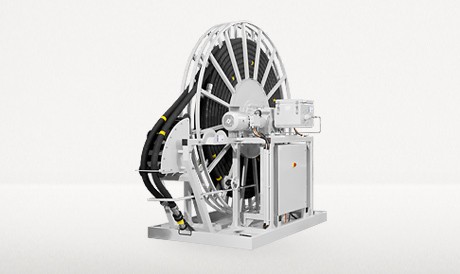

Bębny do węży z napędem silnikowym - Made in Germany

Stosowanych jest wiele innych nazw zwijarek kablowych z napędem silnikowym, w tym bębny kablowe z napędem silnikowym, zwijacze kablowe z napędem silnikowym, zwijacze węża pneumatycznego, elektryczne zwijacze węża i zmotoryzowane zwijacze węża.

Oferta dla dźwigów i portów

Dowiedz się, gdzie zwijarki kablowe STEMMANN-TECHNIK są używane na całym świecie.

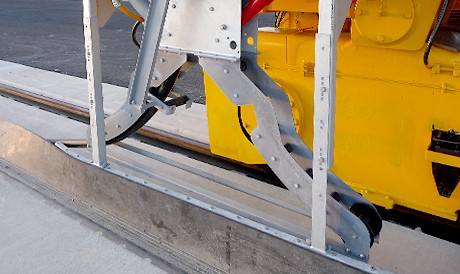

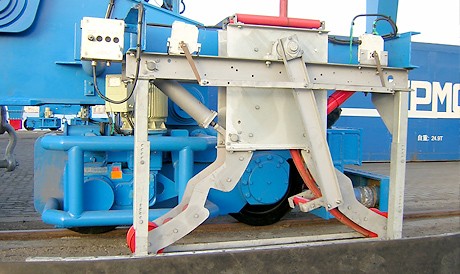

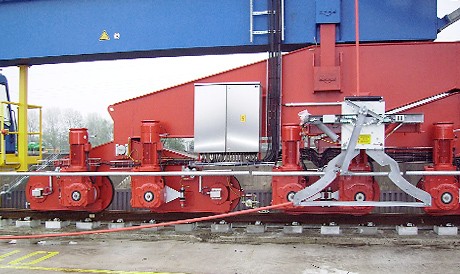

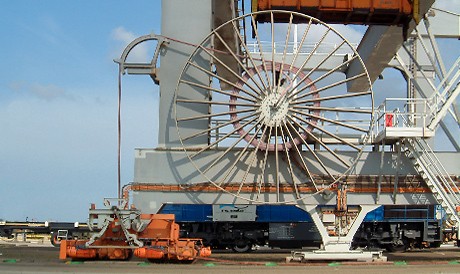

Elektryfikacja suwnic kontenerowych (RTG) za pomocą zwijarek kablowych z napędem silnikowym

RTG wyposażone w napęd spalinowo-elektryczny są używane w portach na całym świecie. Za pomocą tych RTG ciężarówki i tak zwane "prime movers" są ładowane lub rozładowywane kontenerami z kontenerowców.

Stale rosnące koszty paliwa, wymagany czas tankowania dźwigów, zwiększone koszty konserwacji napędów spalinowo-elektrycznych z odpowiednimi przestojami, a także zaostrzone przepisy dotyczące ochrony środowiska doprowadziły do wymagań producentów dźwigów i operatorów portów, aby w miarę możliwości zastąpić standardowy napęd elastycznym układem przeniesienia napędu.

Firma STEMMANN-TECHNIK zaspokoiła to zapotrzebowanie również poprzez udaną modernizację RTG za pomocą bębnów kablowych z silnikiem.

Zalety modernizacji są następujące:

Ogromne zmniejszenie ilości potrzebnego paliwa do silników wysokoprężnych. W przeciwieństwie do stale eksploatowanego silnika wysokoprężnego, tylko faktycznie wymagana ilość energii jest wykorzystywana z zewnętrznym źródłem energii.
Redukcja czasu i kosztów dzięki krótszym okresom konserwacji napędu spalinowo-elektrycznego.
Redukcja kosztów i pracy dzięki zmniejszeniu liczby postojów na tankowanie.
Znacznie mniejsza emisja spalin dzięki mniejszemu wykorzystaniu silnika spalinowego, a tym samym lepsze warunki środowiskowe w miejscu pracy.
W zależności od wymagań klienta i we współpracy z operatorami na miejscu Stemmann-Technik znajdzie indywidualne rozwiązania w celu modernizacji RTG z napędów spalinowo-elektrycznych na zasilanie elektryczne za pomocą bębnów kablowych silnika.

Zwijacze kabli zasilających PCR

Napędy, jednostki zasilające i sterujące w systemach dźwigowych muszą być niezawodnie zasilane za pomocą elastycznych kabli zasilających i sterujących. Dzięki systemom bębnów kablowych, systemom wózków kablowych i pierścieni ślizgowych, STEMMANN-TECHNIK oferuje wysokiej jakości rozwiązania dla wszystkich ruchów liniowych i obrotowych w zakresie dźwigów.

Systemy te są z powodzeniem stosowane od dziesięcioleci w międzynarodowych obiektach portowych. Istniejące doświadczenie operacyjne jest stale wykorzystywane do dalszego rozwoju.

Oprócz zalet wynikających z oferowania wszystkich wymaganych systemów do zasilania suwnic, wózków, rozpieraczy / kołków i ruchów obrotowych z jednego źródła, STEMMAN-TECHNIK przywiązuje dużą wagę do integracji z kompletnym systemem " dźwigu ".

PRZYKŁADOWE DANE TECHNICZNE PCR DLA ŻURAWI STS

Zasilanie niskim / średnim napięciem
Możliwość połączenia dodatkowych światłowodów do transmisji danych
Długość kabli do 650 m
Przekroje przewodów od 25 mm² do 95 mm²
Średnice bębnów do 8 m
Prędkość jazdy do 80 m/min
Wysokość montażu w systemie dźwigowym do 25 m
Technologia napędu DTM (silnik z bezpośrednim momentem obrotowym) / FCM (silnik sterowany falownikiem)

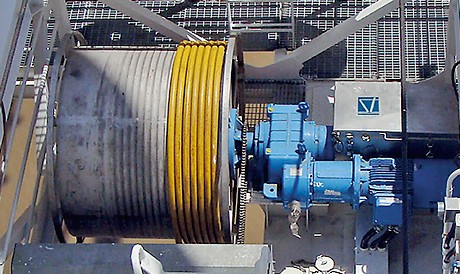

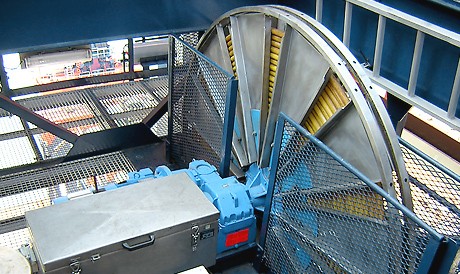

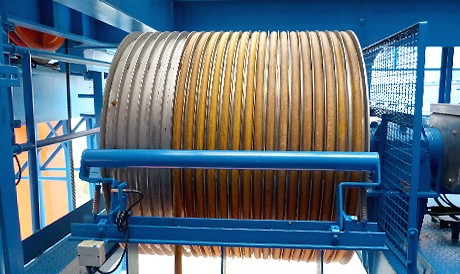

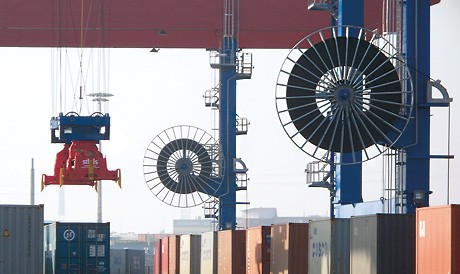

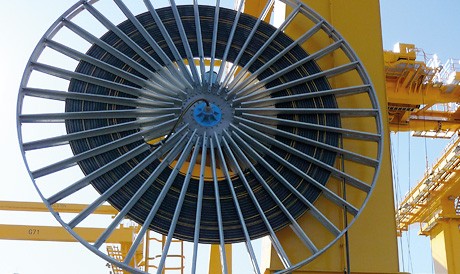

Zwijarki kablowe do Spreader'ów SCR

Szczególnie w wymagającym sektorze bębnów kablowych do Spreader'ów zdobyliśmy doskonałą reputację w kraju i za granicą. Nasz sukces opiera się na nieskazitelnych technicznie i wytrzymałych modelach komponentów mechanicznych w połączeniu z technologią napędu elektrycznego.

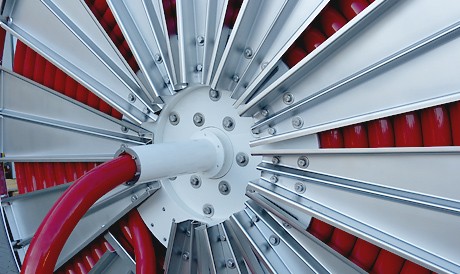

W zależności od warunków instalacji stosuje się spiralne lub cylindryczne korpusy bębnów. Opracowaliśmy technologię FCM w tym sektorze, która jest wykorzystywana do radzenia sobie z wysokimi standardami w odniesieniu do dynamiki bębnów kablowych.

Na podstawie doświadczeń wynikających z ciągłego rozwoju na przestrzeni dziesięcioleci opracowano system, który może doskonale opanować wszystkie warunki pracy w codziennej eksploatacji.

STEMMANN-TECHNIK oferuje kablozwijaki do Spreader'ów dla wysokich prędkości roboczych z jednoczesnym zabezpieczeniem materiału kabli i dostarcza całe sterowanie elektryczne wraz z oprogramowaniem, integracją z PLC dźwigu oraz uruchomieniem.

Dane techniczne

Zasilanie niskim napięciem
Możliwość połączenia dodatkowych światłowodów do transmisji danych
Długość kabla do 80 m
Przekrój kabla do 56 x 2,5 mm²
Średnica szpuli do 2,8 m
Prędkość przesuwu do 310 m/min
Technologia napędu FCM (silnik sterowany falownikiem)

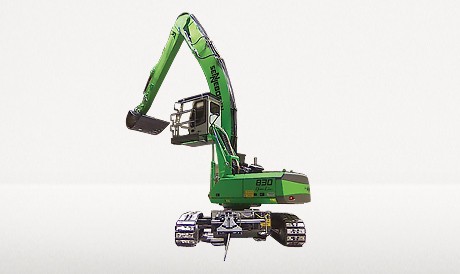

Mobilne pojazdy budowlane

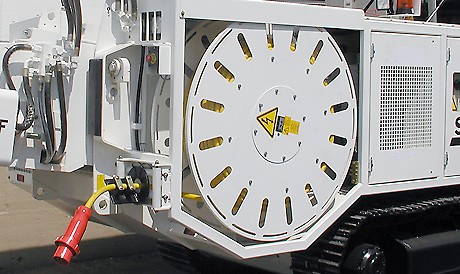

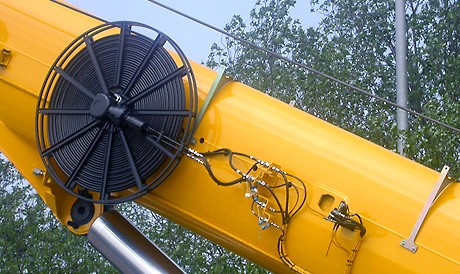

Szczególnie w obszarze przesyłu energii i danych dla mobilnych pojazdów budowlanych, takich jak na przykład dźwigi samochodowe, koparki, podnoszone platformy robocze i podnośniki pochyłe, oferujemy szeroką gamę bębnów kablowych z napędem sprężynowym i silnikowym, a także bębnów do węży z odpowiednimi zespołami pierścieni ślizgowych.

Kompaktowe i wytrzymałe rozwiązania, takie jak połączone bębny elektrohydrauliczne z wielowarstwowymi systemami montażowymi, rozszerzają naszą ofertę produktów dla mobilnych pojazdów budowlanych.

W szczególności nasze bębny kablowe z napędem sprężynowym są stosowane w obszarze jednostek mobilnych i sprzętu bez zasilania. Umożliwiają one nawijanie kabli, węży i lin za pomocą sprężyn.

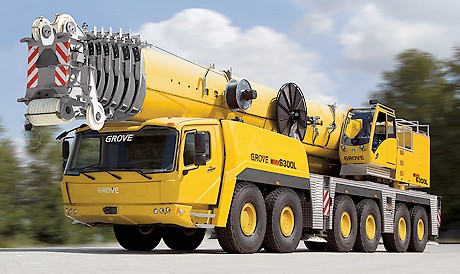

Do przesyłania energii elektrycznej, danych lub oleju hydraulicznego do żurawi samochodowych dostarczamy bębny kablowe, bębny do węży, zespoły pierścieni ślizgowych i odpowiednie akcesoria w zależności od wymagań. Opcjonalnie bębny kablowe mogą być wyposażone w czujnik odległości teleskopowej.

Nasze produkty sprawdziły się w trudnych codziennych zastosowaniach - szczególnie w obszarze technologii żurawi samojezdnych.

Mobilne obszary zastosowań

Windy towarowe i meblowe oraz podnośniki budowlane
Podnoszone platformy robocze, żurawie teleskopowe
Wózki podnośnikowe
Żurawie samochodowe

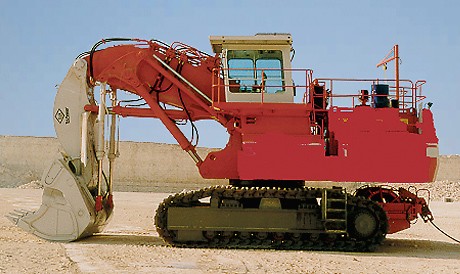

Koparki

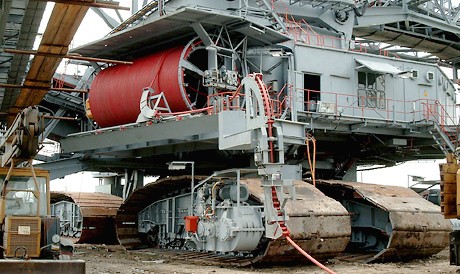

Sektor górnictwa odkrywkowego

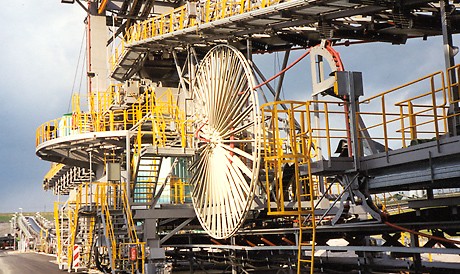

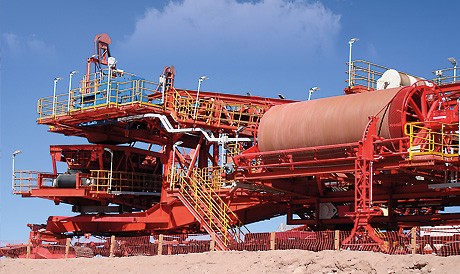

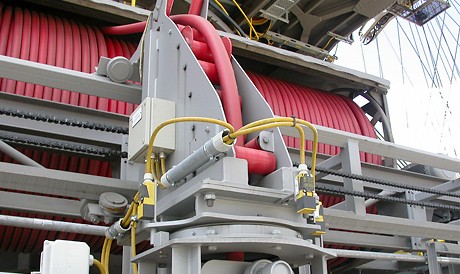

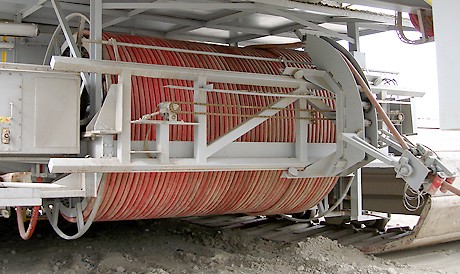

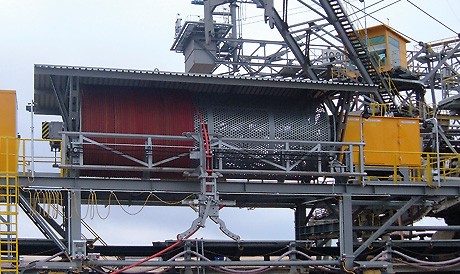

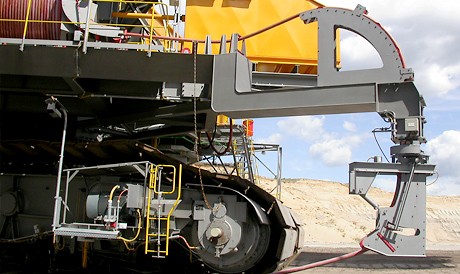

Nasze bębny kablowe z napędem silnikowym zapewniają niezawodne zasilanie i dostarczanie mediów do dużych urządzeń górnictwa odkrywkowego, takich jak koparki kołowe, przenośniki taśmowe, magazyny kabli, układarki lub koparki hydrauliczne na całym świecie. Wdrażamy kompleksowe rozwiązania dostosowane do indywidualnych potrzeb. Od rozwoju i specjalnego projektu po uruchomienie i serwis.

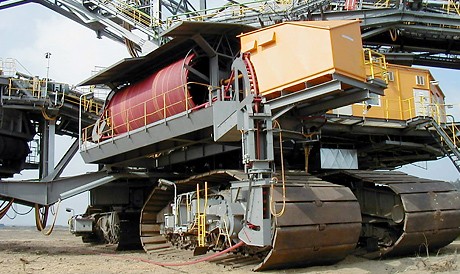

Do pewnego stopnia mobilny sprzęt górnictwa odkrywkowego rozciąga się na duże odległości i jest używany z dala od miejsca poboru mocy. Nasze urządzenia do przechowywania kabli i bębny kablowe montowane na gąsienicach umożliwiają niezawodne zasilanie w tych obszarach zastosowań i rozszerzają promień działania tego wielkogabarytowego sprzętu. Rosnące koszty paliwa, rosnące wymagania środowiskowe i oszczędności ekonomiczne mają decydujący wpływ na decyzje producentów i operatorów o konwersji pojazdów z napędem hydraulicznym na napędy elektrohydrauliczne.

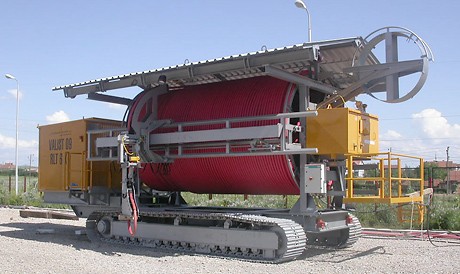

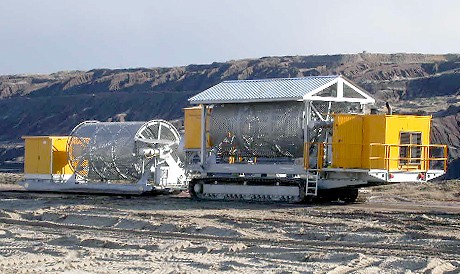

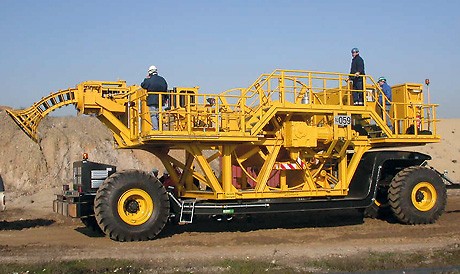

Opracowujemy zoptymalizowane rozwiązania dla problemów specyficznych dla klienta, takich jak na przykład wózek do nawijania kabli. Pojazd ten jest wykorzystywany do układania kabli, nawijania ich na urządzenia wielkogabarytowe, a także do transportu kabli na duże odległości w kopalniach odkrywkowych.
