Serie LP60

TECHNISCHE DATEN

Strom: µA bis 10 A pro Weg,
max. 16 A pro Platte;
höhere Ströme mit massiver Leiterplatte
Signale: SPS, Steuer- und Schaltsignale
Daten: Profibus, Ethernet, Video, Audio
(Datenrate ≤ 100 Mbit)
Drehzahl: vrel ≤ 0,5 m/s
Lebensdauer: 3,5 Mio. Umdrehungen

TYPENVIELFALT

Standard: Schutzart IP 54 bis IP 65
verzinktes Stahlblechgehäuse mit Kugellagerung
Kombinationen: Auf Wunsch mit Anbauteilen wie Mediendurchführung, Winkelkodierer, Stecker, Hochstromkomponenten, usw.
  Sonderausführung von Gehäusen (Alu-Guß), angepasst an die Konstruktion der Kunden
  Schleifringübertrager mit großer freier Bohrung bis 950 mm
  Konzentrischer Aufbau bei niedriger Einbauhöhe

Aufbau

  • Glasfaserverstärkter Träger, beidseitig veredelt und vergoldet
  • Einsatzbereich bis 400 V / 10 A pro Weg, 500 V / 16 A in gebrückter Ausführung
  • Alternativ für höhere Ströme: massive Messingschleifbahn
  • Kontaktteil: 2 voneinander isolierte CuBe-Federn mit je 4 Hartsilber-Nieten

Anwendungen

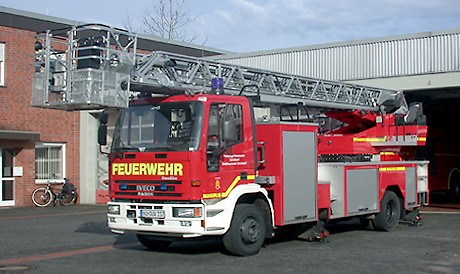

  • Feuerwehrdrehleitern
  • Spinnereimaschinen
  • Rundtakttische
  • Verpackungsmaschinen
  • Werkzeugmaschinen
  • Fahrgeschäfte
  • Robotic
  • Planetarium
  • Wendewickler
  • Baumaschinen
